滾珠導軌
R160675331力士樂導軌
品 牌：博世力士樂
產品規格：30
預緊等級：-
精度等級：H
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

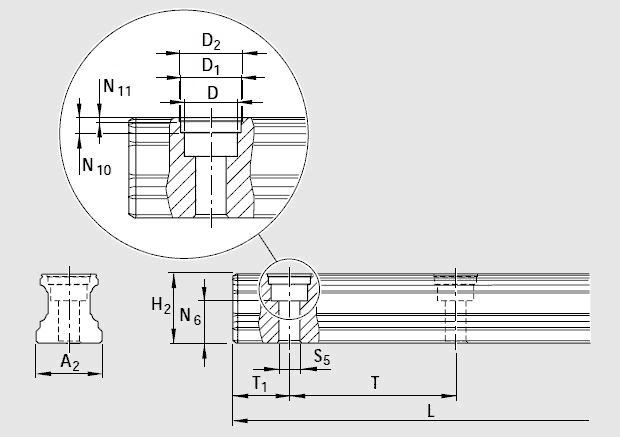

R160675331帶鋼孔蓋的力士樂滾珠導軌，導軌從上面用螺栓安裝之后，用鋼孔蓋將孔封閉，鋼孔蓋用安裝工具壓入。
鋼孔蓋安裝工具：兩件式，帶說明書（兩件式的安裝工具適用于在已經固定的滾珠導軌上安裝孔蓋）
| A2 | 28 | |
| D | 15.0 | |
| D1 | 17.55 | |
| D2 | 18.0 | |
| H21) | 28.35 | |
| Lmax2) | 3 836 | |
| N6 ±0.5 |
17.0 |
|
| N10 |
3.6 |
|
| N11 |
0.90 |
|
| S5 | 9.0 | |
| T | 80 | |
| T1 min |
16 |
|
| T1s3) | 38.0 | |
| T1 max | 68 | |
| 重量 | 5.0 |
1)尺寸H2帶防護帶
2)對于規格20-45，精度N，H和P的滾珠導軌，單段供貨長度
規格20-25：*長可達5816mm
規格30-35：*長可達5836mm
規格45：*長可達5771mm
3)推薦：首選尺寸T1s，公差 ±0.75。
