集成模組CKK

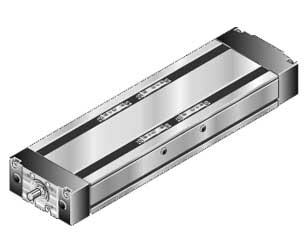

R036030000 CKK12-90力士樂模塊
部件號，長度：R036030000，...mm
系統：集成模塊（C）
導向：滾珠導軌導向系統（K）
驅動器：滾珠絲杠傳動系統（K）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

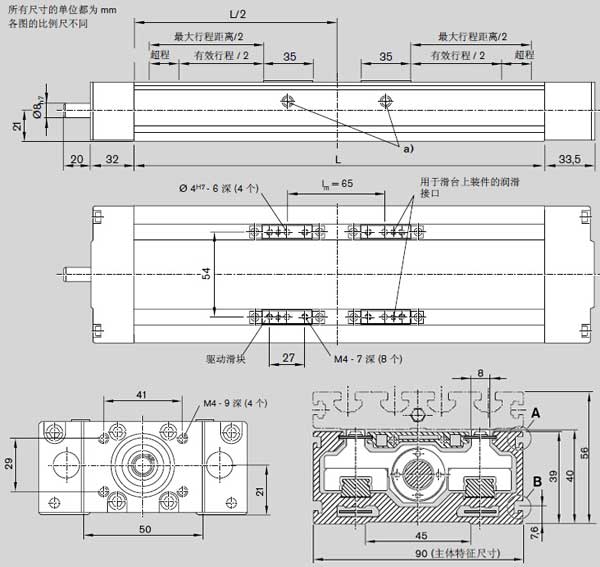

- 產品圖片
R036030000 CKK12-90力士樂模塊的優秀特性
— 可從兩側對滾珠導軌導向系統和滾珠絲杠傳動系統進行集中補充潤滑 (脂潤滑)因而保養費用低廉
— 通過定心直徑和螺紋能夠方便地安裝電機
— 通過一個或兩個滑臺上的螺紋和銷孔實現加裝件的精密校準和可靠固定
— 通過一個高剛度的鋁蓋板和兩個帶有加強鋼絲的聚氨酯帶間隙密封來保護內裝元件
— 開關位置可在全行程上調節，開關操作不用開關角鐵
— 兩個集成的無間隙滾珠導軌導向系統實現*佳的運轉、高額定載荷、高剛度
— 中心布置的滾珠絲杠傳動系統實現*低的安裝高度
— 采用滾珠絲杠傳動系統及無間隙螺母系統實現高的定位精度和重復精度
— 由于采用滾珠導軌導向系統、大規格絲杠直徑和導程，及雙浮動軸承，而能在高精密性的同時，具有高運行速度
| 額定動載荷 C 固定軸承 | 滑臺數量1=6 900 | 滑臺數量2=6 900 |
| 額定動轉矩 Mt | 滑臺數量1=125 | 滑臺數量2=200 |
| 額定動轉矩 ML | 滑臺數量1=16 | 滑臺數量2=240 |
| 慣性矩 Iy | 14.32 |  |
| 慣性矩 Iz | 124.4 | |
| *大長度 Lmax | 750 | |
| 移動重量 mb | 滑臺數量1=0.36 | 滑臺數量2=0.59 |
| 帶滾珠絲械傳動系統重量 | 滑臺數量1=0.0055*L+0.9 | 滑臺數量2=0.0055*L+1.2 |
| *大許用力 Fz1max | 滑臺數量1=4 620 | 滑臺數量2=7 500 |
| *大許用力 Fz2max | 滑臺數量1=4 620 | 滑臺數量2=7 500 |
| *大許用力 Fzymax | 滑臺數量1=2 490 | 滑臺數量2=4 050 |
| *大許用轉矩有Mtmax | 滑臺數量1=125 | 滑臺數量2=20 |
| *大許用轉矩有MLmax | 滑臺數量1=16 | 滑臺數量2=240 |
