滾珠滑塊
R163219420 滾珠滑塊
品 牌：博世力士樂
產品規(guī)格：15
預緊等級：C0(無預緊)
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R163219420是窄型、標準長、標準高滑塊，帶標準密封，不帶滾珠鏈。
帶鋁制滾珠滑塊的力士樂滾珠導軌導向系統是專門為工業(yè)機器人和一般機械制造等需要緊湊的滾動體直線運動導向的行業(yè)而研制的。這種導向系統具有各種不同的精度等級，每一種都具有*高的承載能力，這些結構緊湊、低重量的導向系統有五種常用規(guī)格，在四個主載荷方向上都具有同樣的高額定載荷。

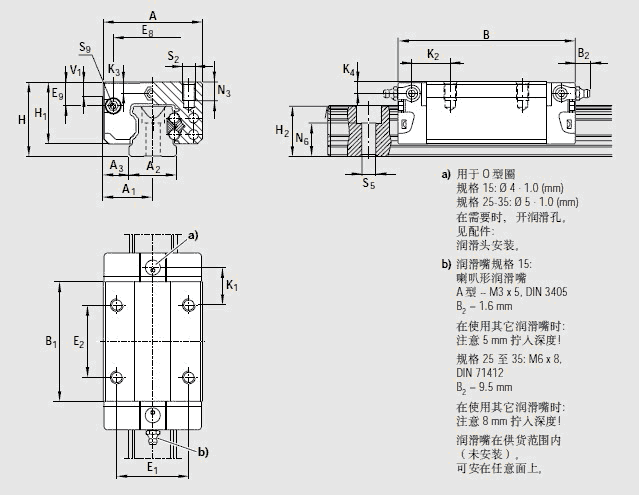

| A | 34 | |
| A1 | 17 | |
| A2 | 15 | |
| A3 | 9.5 | |
| B | 58.2 | |
| B1 | 39.2 | |
| E1 | 26 | |
| E2 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 10.00 | |
| K2 | 11.60 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N3 | 6.0 | |
| N6±0.5 |
10.3 |
|
| S2 | M4 | |
| S5 | 4.4 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.10 | |
| 額定載荷C3) | 7 800 | |
| 額定載荷 C03) | 3 000 | |
| 額定轉矩 Mt3) | 74 | |
| 額定轉矩 Mt max3) | 29 | |
| 額定轉矩 ML3) | 40 | |
| 額定轉矩 ML max3) | 16 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
