R101051600 力士樂軸支撐
型號：R101051600
軸徑：16mm
軸支撐材料：鋁
軸材料：調質鋼軸h6
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R101051600 力士樂軸支撐：鋼軸帶安裝好的軸支撐，孔間距2型。軸支撐是一種擁有*高尺寸精度的安裝即用的元件，為開式滾珠導套而設計的，它能防止軸的彎曲，從而提高整個系統的剛度。

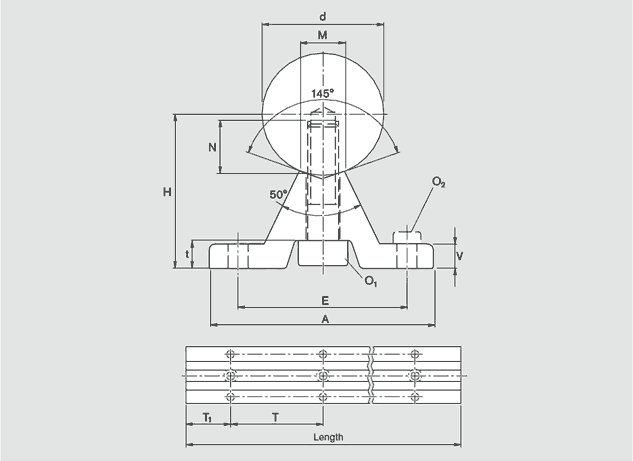

| ød | 16 | |
| H | 26 | |
| A | 45 | |
| V | 5 | |
| M | 7 | |
| O1 DIN6912-8.8 | M5X20 | |
| N | 9 | |
| E | 33 | |
| t | 6 | |
| O2 DIN6912-8.8 | M5X16 | |
| T1型 | 100 | |
| T2型 | 150 | |
| 重量：（KG/m) | 2.5 |
1）R101051600訂貨型號后面2位可以是：00=調質鋼軸h6 01=調質鋼軸h7 30=耐腐蝕鋼軸h6 31=耐腐蝕鋼軸h7
60=鍍硬鉻調質鋼軸h6 61=鍍硬鉻調質鋼軸h7
2）訂貨舉例：軸直徑30mm,h7,調制剛，長900mm，帶安裝好的1型軸支撐：R101003001/900mm
3）1型：在橫向載荷正對滾珠導套開口和載荷接近額定載荷時。2型：用于一般要求
